產品介紹

過濾器

發布時間:2018/04/24 11:27:31 瀏覽:次

產品特點：
過濾器采用法蘭連接，結構設計合理，性能可靠，沖洗方便，維護簡單。
設計條件：
壓力：1.0 MPa 1.6 MPa、2.0 MPa、2.5 MPa、4.0 MPa、5.0 MPa。
溫度：T≤350℃ 操作介質：氣體、液體
適用范圍：
適用于石油、化工、電力及其它裝置中的液體、氣體物料的過濾。
執行標準：
Q/SDF 11-2016《L系列過濾器》

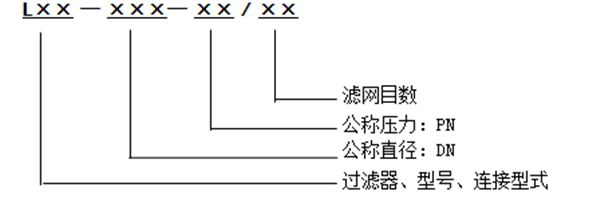

型號示例：

過濾器

型號： L—籃式過濾器

T—90°過濾器

Y—Y型過濾器

Z—直流式過濾器

YT—立式Y型過濾器

連接型式：

F—法蘭連接

H—對焊連接

技術參數：
見各種規格型號參數表。
安裝要求：
安裝前檢查過濾器內部應無積水、油污及雜物，確認連接的法蘭、密封墊及緊固件是否配套。
安裝時按過濾器殼體上的介質流向指示箭頭方向進行安裝，豎直安裝時斜向法蘭與用戶介質管道連接宜采用金屬軟管過渡，避免因膨脹系數不同而影響過濾器及介質管道的安全。
使用維護：
嚴禁超出額定工作壓力和設計條件運行過濾器。
過濾器在運行過程中需定期檢查排污口法蘭蓋的密封情況，發現滲漏及時更換密封墊。
根據過濾介質的情況定期進行排污清洗，拆卸后的密封墊必須更換，不可重復使用，防止出現滲漏。
如果工藝方面允許，可隨時通過反沖洗的方法進行清洗。
訂貨須知：
過濾器材料為20#鋼，過濾網為1Cr18Ni9Ti，如有特殊要求訂貨時說明。
法蘭及法蘭蓋當PN＝1.6、2.5、4.0MPa時按GB 9115、JB/T 82或HG 20594選用，當PN＝2.0、5.0MPa時按SH 3406選用。
過濾網目數用戶如無特殊要求按下表選用。

安裝位置	離心泵前	往復泵、齒輪泵、螺桿泵前	計量儀表、噴嘴前
目數	20～30	40～50	60～80

訂貨時請注明型號、主要技術參數、介質特性、材質、法蘭標準及特殊要求。
如需要的過濾器超出產品系列表或有其它方面的特殊要求，可在訂貨時說明，我廠負責另行設計。

過濾精度換算：

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

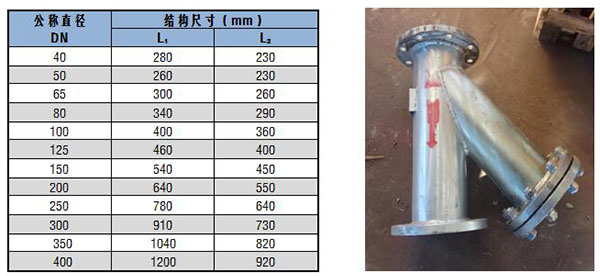

LYF型（PN1.6MPa）

過濾器

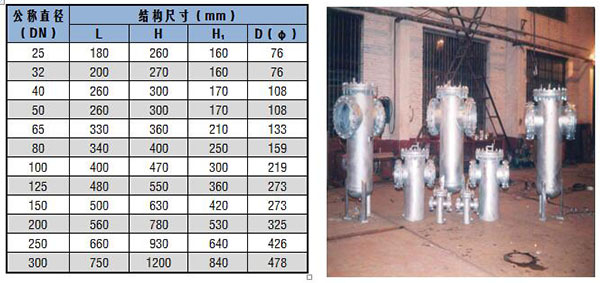

LLF-Ⅰ型

過濾器

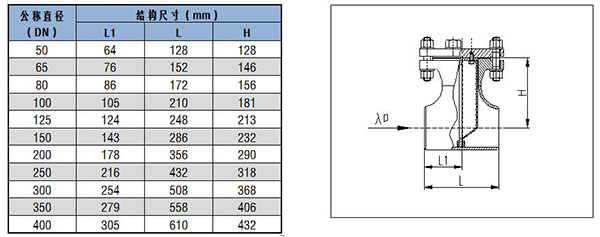

LTH型（PN1.6）

過濾器

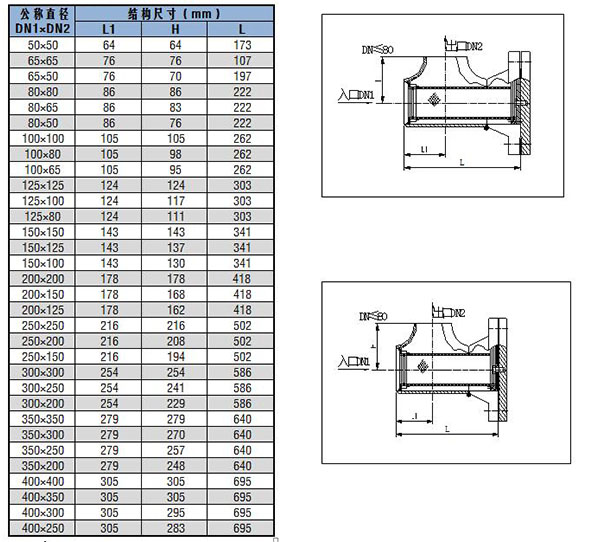

LZH型（PN2.0）

過濾器

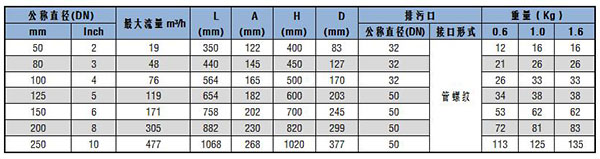

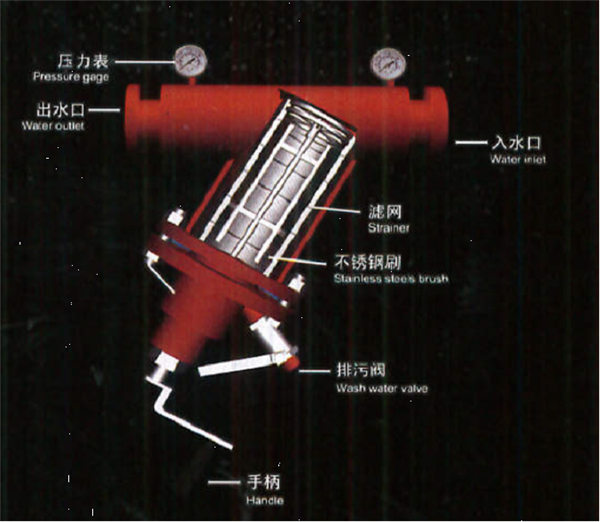

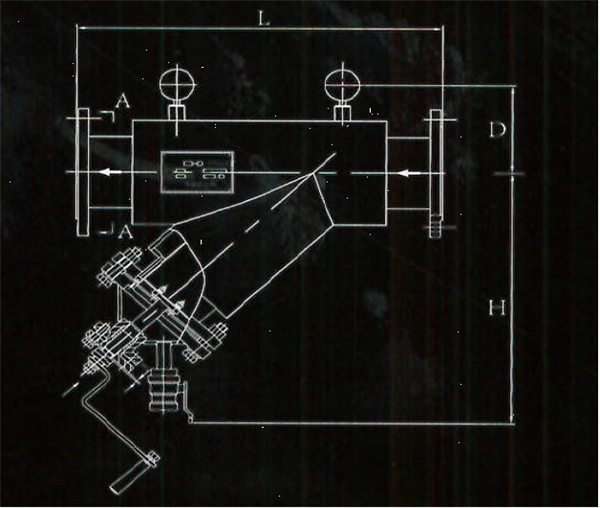

LYF(S)型: 手搖刷式過濾器

過濾器

注：最大工作壓力：0.1~1.6Mpa 工作時壓力損失：≤0.018 Mpa 過濾精度范圍：5~150目

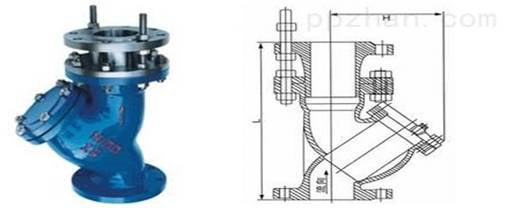

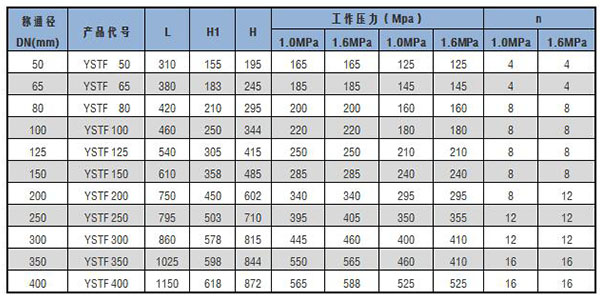

LSTF型: 拉桿伸縮過濾器

產品介紹：拉桿伸縮過濾器，是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單，流阻小，可在線排除污物而不需拆除。拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點?？筛鶕?jù)需要設置濾網目數，通常濾網目數范圍：水18～30目、蒸氣40～100目、油100～480目。

產品特點：

1、抗污性強。排污方便；流通面積大。壓力損失?。航Y構簡單，體積小，重量輕。

2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。

3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。

4、伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便．提高工作效率。

過濾器
