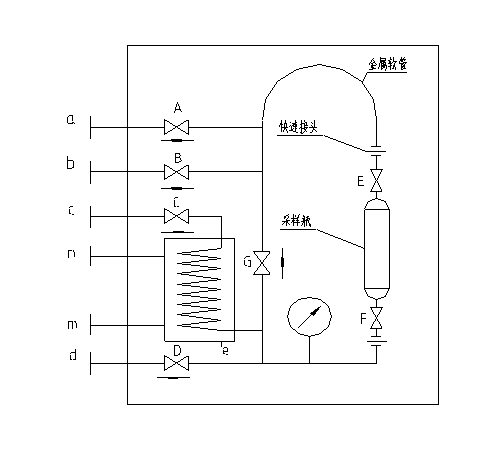

CYQ- C型:基本流程、內置冷卻器式
開口說明
序號
名稱
數量
規格
法蘭標準
a
放空口
1
DN15
SH/T 3406
b
介質出口
1
DN15
SH/T 3406
c
介質入口
1
DN15
SH/T 3406
d
排液口
1
DN15
SH/T 3406
m
冷卻水入口
1
PN2.0、DN20
SH/T 3406
n
冷卻水出口
1
PN2.0、DN20
SH/T 3406
e
放水口
1
G1/2″

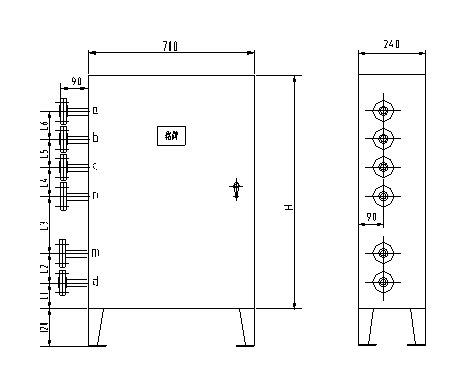

尺寸表
PN
（MPa）
H
L1
L2
L3
L4
L5
L6
2.0
1020
90
135
290
135
135
135
5.0
1020
90
135
290
135
135
135
10.0
1020
90
135
290
135
135
135

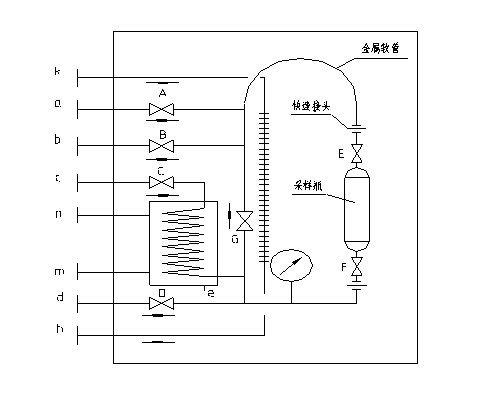

CYQ- D型:基本流程、內置伴熱、冷卻器式
開口說明
序號
名稱
數量
規格
法蘭標準
a
放空口
1
DN15
SH/T
3406
b
介質出口
1
DN15
SH/T 3406
c
介質入口
1
DN15
SH/T
3406
d
排液口
1
DN15
SH/T 3406
m
冷卻水入口
1
PN2.0、DN20
SH/T
3406
n
冷卻水出口
1
PN2.0、DN20
SH/T 3406
k
蒸汽入口
1
PN2.0、DN20
SH/T
3406
h
冷凝液出口
1
PN2.0、DN20
SH/T 3406
e
放水口
1
G1/2″

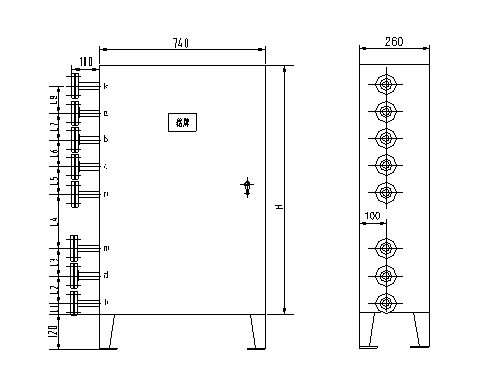

尺寸表
PN
〔MPa〕
H
L1
L2
L3
L4
L5
L6
L7
L8
2.0
1250
90
135
135
290
135
135
135
135
5.0
1250
90
135
135
290
135
135
135
135
10.0
1250
90
135
135
290
135
135
135
135

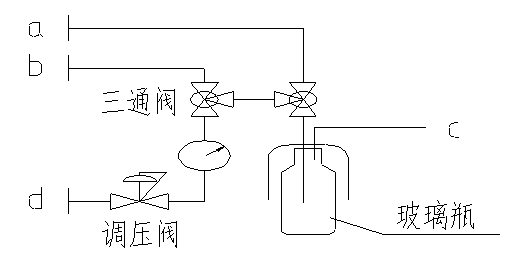

CYQ-E 型:基本流程(玻璃瓶取樣)
開口說明
序號
名稱
數量
規格
法蘭標準
a
介質出口
1
DN15
SH/T
3406
b
介質入口
1
DN15
SH/T 3406
c
排放口
1
DN15
SH/T 3406
d
氮氣入口
1
DN15
SH/T 3406

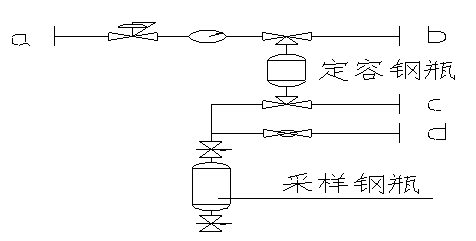

CYQ-F型:基本流程（定容瓶取樣）
開口說明
序號
名稱
數量
規格
法蘭標準
a
氮氣入口
1
DN15
SH/T
3406
b
介質出口
1
DN15
SH/T 3406
c
介質入口
1
DN15
SH/T 3406
d
排放口
1
DN15
SH/T 3406
CYQ-G型：基本流程
開口說明
序號
名稱
數量
規格
法蘭標準
a
排放口
1
DN15
SH/T
3406
b
氮氣入口
1
DN15
SH/T 3406
c
介質出口
1
DN15
SH/T 3406
d
介質入口
1
DN15
SH/T 3406
