產品介紹

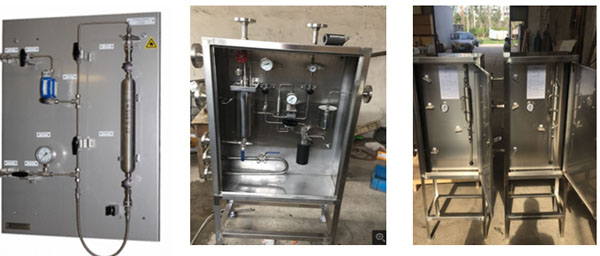

CYQ型密閉采樣器

發布時間:2018/05/25 15:05:47 瀏覽:次

產品特點：
采用集成式結構，提高了產品的可靠性，確保設備在使用過程中不產生泄漏。操作安全簡便。
考慮產品的互換性，同一型號，不同壓力等級的采樣器使用相同尺寸的箱體。
設計依據：
GB 50235 《工業金屬管道工程施工及驗收規范》
GB 50236 《現場設備、工業管道焊接工程施工及驗收規范》
SH 3501 《石油化工劇毒、可燃介質管道工程施工及驗收規范》。
設計條件：
設計壓力:（MPa）：2.0、5.0、10.0。
設計溫度:（℃）：－40～500。
工作介質:劇毒、可燃、腐蝕及其它氣體或液體。
采樣量:（ml）：100、150、300、500、700。
材質：管路、法蘭、節流閥、采樣瓶、金屬軟管、快速接頭為1Cr18Ni9Ti，箱體為Q235。
適用范圍：
適用于石油化工裝置氣體、液體、液化氣體的采樣，尤其適用于易燃、易爆、有毒、強腐蝕介質的采樣。
執行標準：Q/SDF 10-2016 《石油化工密閉采樣器》

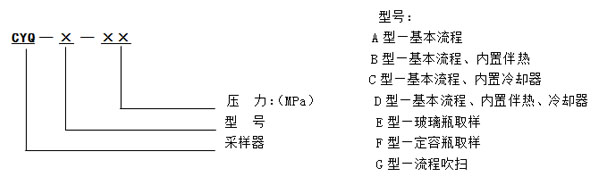

型號示例：

CYQ型密閉采樣器

產品規格型號：
表1 產品規格型號及技術參數

型號項目	CYQ—A	CYQ—B	CYQ—C	CYQ—D
壓力（單位MPa）	2.0、5.0、10.0	2.0、5.0、10.0	2.0、5.0、10.0	2.0、5.0、10.0
采樣溫度（單位℃）	-40～600	-40～600	-40～600	-40～600
采樣容量（單位ml）	100～700	100～700	100～700	100～700
外形尺寸（單位mm）	550×220×720	580×240×860	600×260×1220	620×260×1220
分類	基本流程	基本流程內置伴熱器	基本流程內置冷卻器	基本流程內置伴熱、冷卻器
操作介質	氣體、液體、液化氣體

型號項目	CYQ—E	CYQ—F	CYQ—G
壓力（單位MPa）	2.0、5.0、10.0	2.0、5.0、10.0	2.0、5.0、10.0
采樣溫度（單位℃）	-40～600	-40～600	-40～600
采樣容量（單位ml）	100～700	100～700	100～700
外形尺寸（單位mm）	500×220×700	500×220×700	500×220×700
分類	基本流程	基本流程	基本流程
操作介質	液體	高氣化壓力液化	氣體

使用說明：
1、采樣前各閥門均處于關閉狀態，裝上采樣瓶，打開瓶閥E、F，打開放空閥A，再打開介質入口閥C，將采樣瓶置換干凈。
2、關閉閥A，打開介質出口閥B，介質經鋼瓶循環采樣。
3、待壓力表指示穩定后關閉閥C、B，再關閉閥E、F，打開閥G、A，待系統內壓力降至常壓后關閉。
4、打開排液閥D，排出系統殘余介質，不排時關閉閥D，取下采樣瓶。
5、C、D型采樣器在打開瓶閥E、F的同時打開冷卻器進水回水閥，關閉閥D。
6、裝滿介質的采樣瓶必須遠離火源，禁止陽光曝曬及接觸熱源。
維護說明：
快速接頭、軟管接頭、各靜密封點必須經常檢查，發現泄漏及時更換。
訂貨須知：
1、訂貨時請詳細注明規格型號、操作介質、介質溫度、采樣量、壓力等級。
2、如用戶使用條件超出系列產品條件，可在合同中說明，我廠可另行設計。

CYQ型密閉采樣器
